Металлдан Металлга мөөр басуучу клапан

GYPYD363H катуу таасир этүүчү катуу ширетүүчү бабочка клапаны биздин техникалык персонал тарабынан чет өлкөлүк окшош буюмдардын структурасын жана мүнөздөмөлөрүн өзүнө сиңирип, оригиналдуу продуктуларды колдонуудагы кемчиликтерди жоюп, анын кызмат мөөнөтүн бышык жана мөөр басууну ишенимдүүрөөк кылгандан кийин оптималдаштырылган. Бабочка клапаны үч өлчөмдүү-экцентрдик дизайн принцибин кабыл алат, ал эми мөөр басуучу жуп эки кабаттуу конус жантайган бөлүмдөрдөн турат. Клапан корпусунун жана клапандын отургучунун эксцентрдик маанисинен кийин, майлуу табак айлануу борбору көз ирмемдик байланышты жана ачуу жана жабууну бөлүп алат. Лабиринт пломбасы майлуу плитанын шакекчесинин металлынын жана графитинин аминацияланган түзүлүшү менен ишке ашат, бул клапандын өтүү күчүн азайтып гана тим болбостон, ошондой эле майлуу клапандын мөөр басышын камсыздайт. көпөлөк клапанын эки багыттуу мөөр.

Структуралык мүнөздөмөлөр

1. Компакт түзүлүшү, кичинекей көлөмү, жеңил салмагы, ийкемдүү иштөөсү, колдонууга оңой;

2. Үч өлчөмдүү эксцентриктүү көп катмарлуу катуу мөөр структурасы кабыл алынган жана анын мөөр басуу көрсөткүчү ишенимдүү жана нөлдүк агып чыгууга жетет；

3. Клапандын фланеци жок, ал түтүк өткөргүчтү изоляциялоого жана таңууга чоң ыңгайлуулук жана кооздук алып келет; 4. lt hiah температурасы, hiah басымы, коррозияга туруктуулугу жана эскирүү каршылык өзгөчөлүктөрүнө ээ.

аткаруу-стандартты,

Дизайн жана өндүрүш: GB / T12238, JB / T8527

Ширетүүчү өлчөмү: GB/T12224

Структуранын узундугу: GB/T122

Сыноо жана текшерүү: GB/T13927, JB/T9092

Performance параметр

Колдонула турган температура: Көмүртек болот: -29℃~425'℃ Дат баспас болот: -409C~600°

Трансмиссия формасы: курттуу диск, пневматикалык жетек, электр жетек, хвдравлик

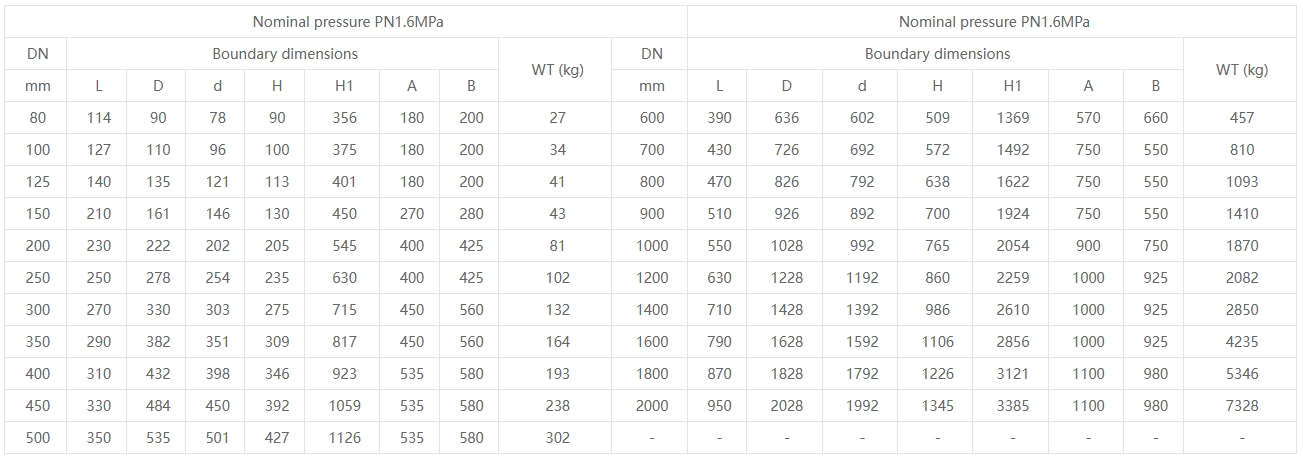

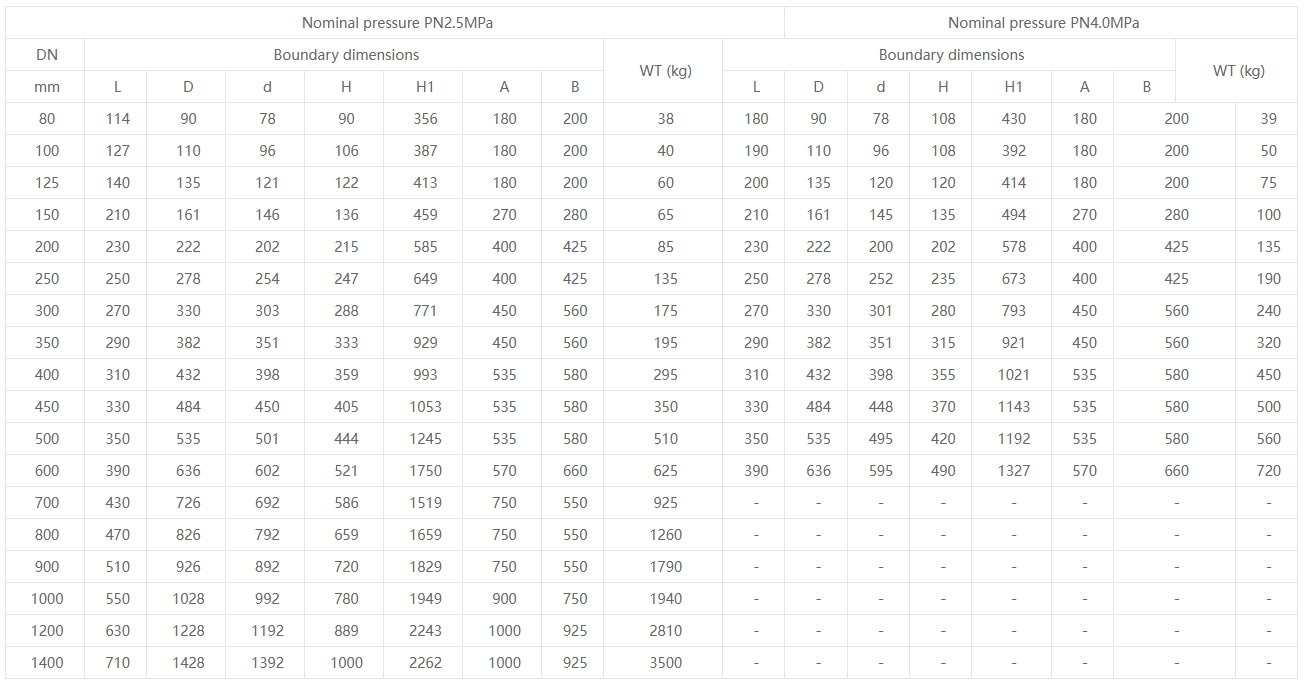

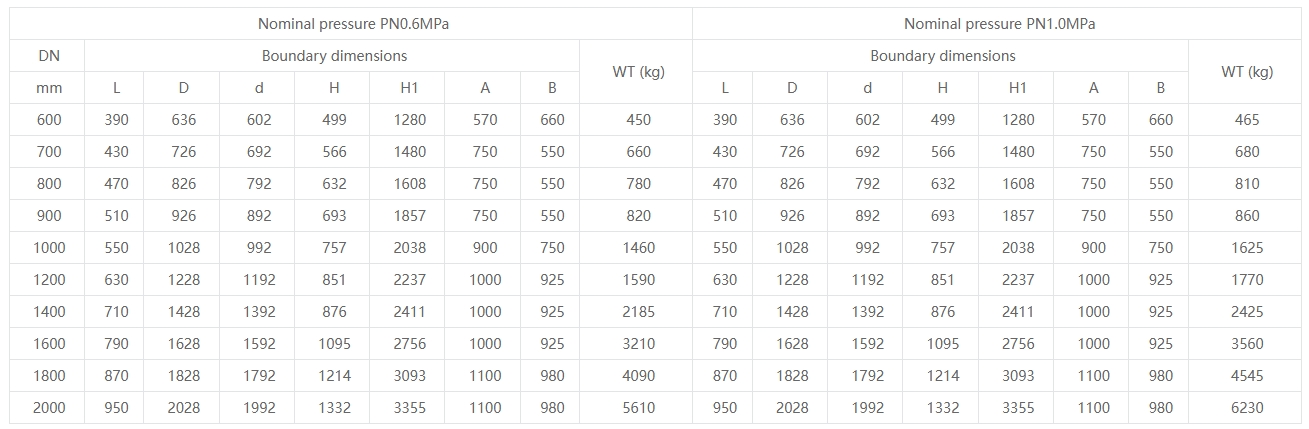

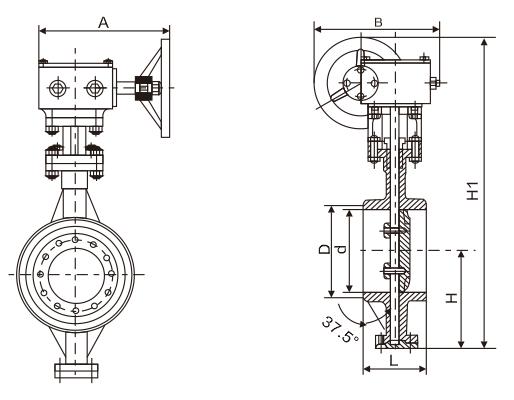

Продукт өлчөмдөрү
